UML(Unified Modeling Language)
- 시스템 개발 과정에서 시스템 개발자와 고객 또는 개발자 상호 간의 의사소통이 원활하게 이루어지도록 표준화한 객체지향 모델링 언어
- 객체지향 방법론의 장점을 통합하였으며 OMG(Object Management Group)에서 표준으로 지정
- 구성 요소 : 사물, 관계, 다이어그램
- 사물
-> 모델을 구성하는 가장 중요한 기본 요소
-> 다이어그램 안에서 관계가 형성될 수 있는 대상
-> 구조 사물
* 시스템의 개념적, 물리적 요소 표현
* 클래스, 유스케이스, 컴포넌트, 노드 등
-> 행동 사물
* 시간과 공간에 따른 요소들의 행위 표현
* 상호작용, 상태 머신 등
-> 그룹 사물
* 요소들의 그룹으로 묶어서 표현
* 패키지
-> 주해 사물
* 부가적인 설명이나 제약조건 등 표현
* 노트
- 관계
-> 사물과 사물 사이의 연관성 표현

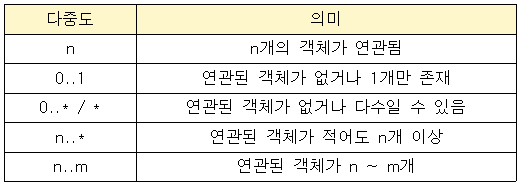

-> 연관 관계
* 2개 이상의 사물이 서로 관련되어 있음을 표현
* 실선과 화살표로 연결하여 표현하지만 양방향 관계의 경우 화살표 없이 실선으로 연결하여 표현
-> 집합 관계
* 하나의 사물이 다른 사물에 포함되어 있는 관계
* 부분(포함되는 쪽)에서 전체(포함하는 쪽)로 속이 빈 마름모를 연결하여 표현
-> 포함 관계
* 집합 관계의 특수한 형태로 포함하는 사물의 변화가 포함되는 사물에게 영향을 미치는 관계
* 부분(포함되는 쪽)에서 전체(포함하는 쪽)로 속이 채워진 마름모를 연결하여 표현
-> 의존 관계
* 사물 사이에 연관은 있으나 필요에 의해서 서로에게 영향을 주는 짧은 시간 동안만 연관을 유지하는 관계
* 영향을 주는 사물이 영향을 받는 사물 쪽으로 점선 화살표 연결

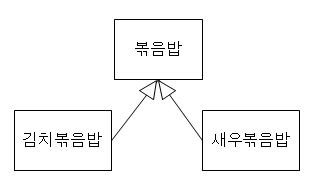

-> 일반화 관계
* 하나의 사물이 다른 사물에 비해 일반적인지 구체적인지 표현
* 구체적인 사물에서 일반적인 사물 쪽으로 속이 빈 화살표를 연결
-> 실체화 관계
* 사물이 할 수 있거나 해야 하는 기능으로 서로를 그룹화할 수 있는 관계
* 사물에서 기능 쪽으로 속이 빈 점선 화살표 연결
UML - 다이어그램
- 사물과 관계를 도형으로 표현
- 정적 모델링에서는 주로 구조적 다이어그램을 사용하고 동적 모델링에서는 주로 행위 다이어그램 사용
- 구조적 다이어그램
-> 클래스 다이어그램 : 클래스, 클래스가 가지는 속성, 클래스 사이 관계 표현
-> 객체 다이어그램 : 인스턴스를 특정 시점의 객체와 객체 사이의 관계로 표현
-> 컴포넌트 다이어그램 : 구현 단계에서 사용되며 컴포넌트 간의 관계나 인터페이스를 표현
-> 패치 다이어그램 : 구현단계에서 사용되며 결과물, 프로세스, 컴포넌트 등 물리적 요소들의 위치 표현
-> 복합체 구조 다이어그램 : 복잡한 구조를 가지는 클래스 혹은 컴포넌트의 내부 구조 표현
-> 패키지 다이어그램 : 유스케이스나 클래스 등의 모델 요소들을 그룹화한 패키지들의 관계 표현
- 행위 다이어그램
-> 유스케이스 다이어그램 : 사용자의 요구를 분석하여 기능 모델링 작업에 사용됨
-> 시퀀스 다이어그램 : 상호 작용하는 시스템이나 객체들이 주고받는 메시지 표현
-> 커뮤니케이션 다이어그램 : 객체들이 주고받는 메시지를 표현할 뿐 아니라 객체들 간의 연관까지 표현
-> 상태 다이어그램 : 하나의 객체가 자신이 속한 클래스의 상태 변화 혹은 다른 객체와의 상호 작용에 따라 어떻게 변화하는지 표현
-> 활동 다이어그램 : 객체의 처리 로직이나 조건에 따른 처리의 흐름을 순서에 따라 표현
-> 상호작용 개요 다이어그램 : 상호작용 다이어그램 간의 제어 흐름 표현
-> 타이밍 다이어그램 : 객체 상태 변화와 시간 제약을 명시적으로 표현
모델링
- 기능 모델링
-> 개발될 시스템이 갖춰야 할 기능을 정리하여 사용자에게 공유하기 위해 그림으로 표현한 것
-> 유스케이스 다이어그램, 활동 다이어그램
- 정적 모델링
-> 사용자가 요구한 기능을 구현하는데 필요한 자료들의 논리적인 구조를 표현한 것
-> 객체들 사이에 어떤 관련이 있는지 구조적인 관점에서 표현
-> 클래스 다이어그램
- 동적 모델링
-> 시스템의 내부 구성 요소들의 상태 변화 과정과 과정에서 발생하는 상호 작용을 표현한 것
-> 시퀀스 다이어그램, 커뮤니케이션 다이어그램, 상태 다이어그램

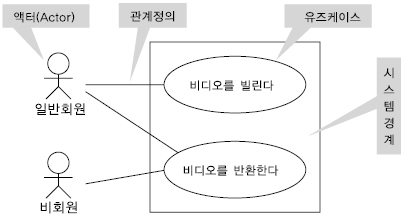

유스케이스 다이어그램
- 사용자 측면에서 요구사항으로 사용자가 원하는 목표를 위해 수행할 기능을 정리한 그림

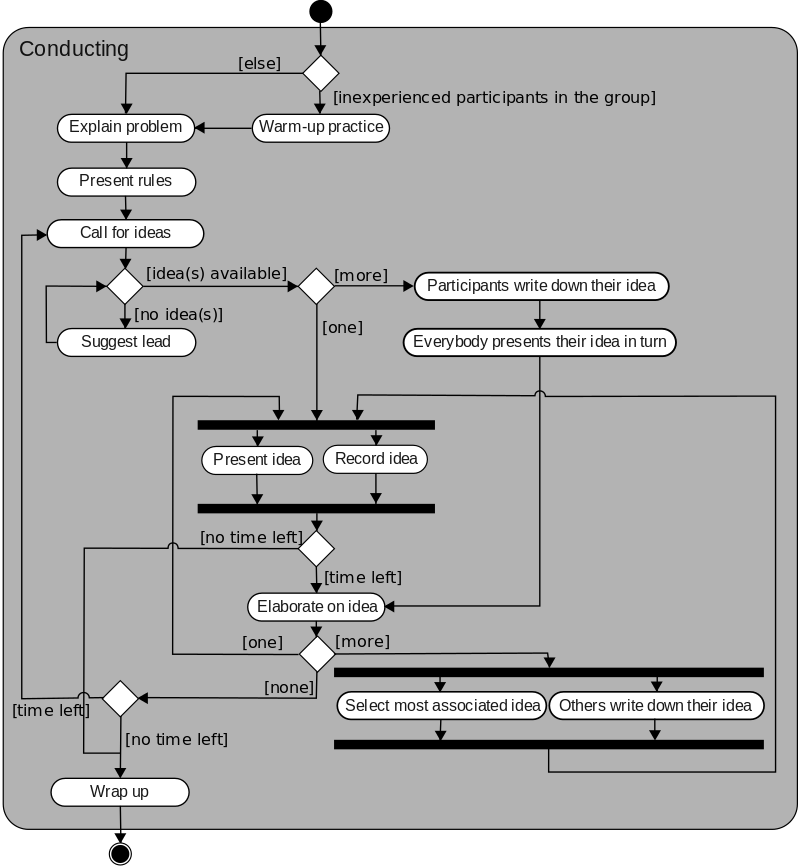

활동 다이어그램
- 사용자의 측면에서 시스템이 수행하는 기능을 처리 흐름에 따라 순서대로 표현한 것
클래스 다이어그램
- 클래스, 클래스가 가지는 속성, 클래스 사이 관계 표현
시퀀스 다이어그램
- 시스템이나 객체들이 메시지를 주고받으며 상호작용하는 과정을 표현
패키지 다이어그램
- 유스케이스나 클래스 등의 요소들을 그룹화한 패키지간의 의존 관계를 표현
