2021 정보처리기사 실기 - 5. 인터페이스 구현(2)

모듈 간 공통 기능 및 데이터 인터페이스 확인

모듈 간 공통 기능 및 데이터 인터페이스의 개요

- 공통 기능 : 모듈에 공통적으로 제공되는 기능

- 데이터 인터페이스 : 모듈 간 교환되는 데이터가 저장될 파라미터

- 인터페이스 설계서에서 정의한 모듈의 기능을 기반으로 확인



인터페이스 설계서

- 교환 데이터 및 관련 업무, 송수신 시스템 등에 대한 내용을 정리한 문서

- 일반적인 인터페이스 설계서

    -> 인터페이스 목록, 상세 데이터 명세, 기능의 세부 정보를 정의한 문서

    -> 시스템 인터페이스 설계서 : 시스템 인터페이스 목록과 상세 데이터 명세를 정의

    -> 상세 기능별 인터페이스 명세서 : 기능의 세부 인터페이스 정보 정의

- 정적/도형 모형을 통한 인터페이스 설계서

    -> 시스템의 구성요소를 다이어그램으로 표현하여 만든 문서



인터페이스 설계서 별 모듈 기능 확인



모듈 연계를 위한 인터페이스 기능 식별

모듈 연계의 개요

- 모듈 간 데이터 교환을 위해 관계를 설정

- EAI(Enterprise Application Intergration)

    -> 기업 내 정보 전달, 연계, 통합 등 상호 연동이 가능하게 해주는 솔루션

    -> Point-to-Point

        * 애플리케이션끼리 1:1로 연결

        * 변경 및 재사용이 어려움

    -> Hub & Spoke

        * 단일 접점인 허브 시스템을 통해 데이터를 전송하는 중앙 집중형 방식

        * 확장 및 유지보수 용이

        * 허브 장애 시 전체 시스템에 영향

    -> Message Bus(ESB 방식)

        * 애플리케이션 사이 미들웨어를 두어 처리

        * 확장성이 뛰어나고 대용량 처리 가능

    -> Hybrid

        * Hub & Spoke와 Message Bus의 혼합 방식

        * 그룹 내에선 Hub & Spoke 방식을 그룹 간에는 Message Bus 방식 이용

        * 데이터 병목 현상 최소화

- ESB(Enterprise Service Bus)

    -> 애플리케이션 간 표준 기반 인터페이스를 제공하는 솔루션

    ->애플리케이션보다는 서비스 중신의 통합을 지향

    -> 애플리케이션과의 결합도를 약하게 유지

    -> 관리 및 보안 유지가 쉽고 높은 수준의 품질 지원



모듈 간 연계 기능 식별

- 모듈 간 공통 기능 및 데이터 인터페이스를 기반으로 모듈과 연계된 기능을 시나리오 형태로 구체화하여 식별

- 인터페이스 기능을 식별하는 데 사용



모듈 간 인터페이스 기능 식별

- 식별된 모듈 간 기능을 검토하여 인터페이스 동작에 필요한 기능을 식별

- 해당 업무에 대한 시나리오를 통해 내부 모듈과 관련된 인터페이스 기능 식별

- 외부 및 인터페이스 모듈 간 동작하는 기능을 통해 인터페이스 기능 식별



모듈 간 인터페이스 데이터 표준 확인

인터페이스 데이터 표준의 개요

- 모듈 간 인터페이스에 사용되는 데이터의 형식을 표준화



데이터 인터페이스 확인

- 데이터 표준을 위해 식별된 데이터 인터페이스에서 입출력 값의 의미와 데이터의 특성 등을 구체적으로 확인



인터페이스 기능 확인

- 데이터 표준을 위해 식별된 인터페이스 기능을 기반으로 인터페이스 기능 구현을 위해 필요한 데이터 항목 확인



인터페이스 데이터 표준 확인

- 데이터 인터페이스에서 확인된 데이터 표준과 인터페이스 기능을 통해 확인된 데이터 항목을 검토하여 최종적으로 데이터 표준 확인



인터페이스 기능 구현 정의

인터페이스 기능 구현 정의에 대한 개요

- 인터페이스를 실제로 구현하기 위해 인터페이스 기능에 대한 구현 방법을 기능별로 기술

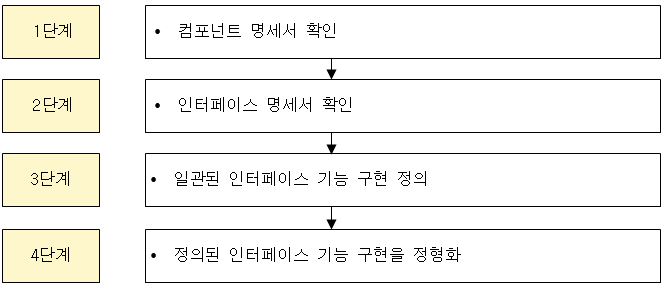

- 인터페이스 기능 구현 정의 순서



모듈 세부 설계서

- 모듈의 구성 요소와 세부적인 동작 등을 정의한 설계서

- 컴포넌트 명세서 : 컴포넌트의 개요 및 내부 클래스의 동작, 인터페이스를 통해 외부와 통신하는 명세 등을 정의

- 인터페이스 명세서 : 컴포넌트 명세서의 항목 중 인터페이스 클래스의 세부 조건 및 기능 등을 정의



모듈 세부 설계서 확인

- 모듈의 컴포넌트 명세서와 인터페이스 명세서를 기반으로 인터페이스에 필요한 기능 확인



인터페이스 기능 구현 정의

- 인터페이스의 기능, 데이터 표준, 모듈 세부 설계서를 기반으로 일관성 있고 정형화된 인터페이스 기능 구현에 대해 정의



인터페이스 구현

인터페이스 구현

- 송수신 시스템 간의 데이터 교환 및 처리를 실현해주는 작업

- 정의된 인터페이스 기능 구현을 기반으로 인터페이스 구현 방법을 분석하고 분석한 인터페이스 구현 정의를 기반으로 구현



데이터 통신을 이용한 인터페이스 구현

- 애플리케이션 영역에서 인터페이스 형식에 맞춘 데이터 포맷을 인터페이스 대상으로 전송하고 이른 수신 측에서 파싱 하여 해석하는 방식

- JSON, XML 형식 사용



인터페이스 엔티티를 이용한 인터페이스 구현

- 인터페이스가 필요한 시스템 사이에 별도의 인터페이스 엔티티를 두어 상호 연계하는 방식

- 인터페이스 테이블 활용



인터페이스 예외 처리

인터페이스 예외 처리의 개요

- 구현된 인터페이스가 동작하는 과정에서 기능상 예외 상황이 발생했을 때 처리하는 절차



데이터 통신을 이용한 인터페이스 예외 처리

- 인터페이스 객체를 이용해 구현한 인터페이스 동작이 실패할 경우를 대비

- 송수신 시 발생할 수 있는 예외 케이스를 정의하고 예외 처리 방법을 기술

- 시스템 환경, 송수신 데이터, 프로그램 자체 원인 등의 원인으로 예외 상황 발생



인터페이스 엔티티를 이용한 인터페이스 예외 처리

- 엔티티에 인터페이스의 실패 상황과 원인을 기록

- 조치를 취할 수 있도록 사용자와 관리자에게 알려주는 방식으로 예외 처리



인터페이스 보안

인터페이스 보안의 개요

- 충분한 보안을 갖추지 않으면 시스템 전체에 악영향을 주는 취약점이 될 수 있음



인터페이스 보안 취약점 분석

- 인터페이스 기능이 수행되는 각 구간들의 구현 현황을 확인 후 어떤 취약점이 있는지 확인

- 송수신 영역의 구현 기술 및 특징을 구체적으로 확인

- 확인된 인터페이스 기능을 기반으로 영역별로 발생할 수 있는 취약점을 시나리오 형태로 작성



인터페이스 보안 기능 적용

- 분석한 인터페이스 기능과 취약점을 기반으로 보안 기능 적용

- 네트워크 영역 : 송수신간 스니핑 등을 이용한 데이터 탈취 및 변조 위험을 방지하기 위해 네트워크 트래픽에 대한 암호화 설정

- 애플리케이션 영역 : 소프트웨어 개발 보안 가이드를 참조하여 코드 상의 취약점을 보완

- 데이터베이스 영역 : 접근 권한과 데이터베이스 동작 객체의 취약점에 보안 기능 적용



연계 테스트

연계 테스트의 개요

- 구축된 연계 시스템과 구성 요소가 정상적으로 동작하는지 확인



연계 테스트 케이스 작성

- 연계 시스템 간의 데이터 및 프로세스 흐름을 분석하여 필요한 테스트 항목을 도출

- 송수신 연계 응용 프로그램의 단위 테스트 케이스와 연계 테스트 케이스를 각각 작성



연계 테스트 환경 구축

- 테스트의 환경을 송수신 기관과의 협의를 통해 결정하고 구축



연계 테스트 수행

- 연계 응용 프로그램을 실행하여 연계 테스트 케이스의 시험 항목 및 처리 절차 등을 실제로 진행



연계 테스트 수행 결과 검증

- 연계 테스트 케이스의 시험 항목 및 처리 절차를 수행한 결과가 예상 결과와 동일한지 확인

- 연계 서버에서 적용하는 모니터링 현황 확인

- 시스템에서 기록하는 로그 확인

- 테이블 또는 파일을 열어 데이터를 확인



인터페이스 구현 검증

인터페이스 구현 검증의 개요

- 인터페이스가 정상적으로 잘 작동하는지 확인하는 것



인터페이스 구현 검증 도구

- xUnit : Java, C++, .Net 등 다양한 언어를 지원

- STAF : 서비스 호출 및 컴포넌트 재사용 등 다양한 환경을 지원

- FitNesse : 웹 기반 테스트케이스 설계, 진행, 결과 확인 등을 지원

- NTAF : FitNess의 협업 기능과 STAF의 재사용 및 확장성을 통합한 NHN의 프레임워크

- Selenium : 다양한 브라우저 및 개발 언어 지원

- watir : Ruby를 사용



인터페이스 구현 감시 도구

- APM을 사용하여 감시 가능

- 애플리케이션 성능 관리 도구를 통해 데이터베이스와 웹 애플리케이션의 다양한 정보를 조회하고 분석할 수 있음

- 스카우터(Scouter), 제니퍼(Jennifer) 등



인터페이스 구현 검증 도구 및 감시 도구 선택

- 인터페이스 명세서의 세부 기능을 참조하여 검증 도구와 감시 도구의 요건을 분석

- 분석 후 시장 및 솔루션 조사를 통해 적절한 도구 선택



인터페이스 구현 검증 확인

- 외부 시스템과 연계 모듈 동작 상태 확인

- 예상되는 결과값과 실제 검증 값이 동일한지 비교



인터페이스 구현 감시 확인

- 외부 시스템과 연결 모듈이 서비스를 제공하는 동안 정상적으로 동작하는지 확인



인터페이스 오류 확인 및 처리 보고서 작성

인터페이스 오류 확인 및 처리 보고서의 개요

- 인터페이스 오류 발생 시 오류사항을 확인하고 오류 처리 보고서를 작성하여 관리 조직에 보고



인터페이스 오류 발생 즉시 확인

- 화면에 오류 메시지를 표시하고 자동으로 SMS나 이메일을 발생하는 것으로 즉시 오류 발생 확인



주기적인 인터페이스 오류 발생 확인

- 시스템 로그나 인터페이스 오류 관련 테이블 등을 통해 주기적으로 오류 발생 여부 확인



인터페이스 오류 처리 보고서 작성

- 인터페이스 작동 시 발생하는 오류의 발생 및 종료 시점, 원인 및 증상, 처리사항 등을 정리한 문서

- 보고 시기를 최초 발생 시, 오류 처리 경과 시, 완료 시로 나누어 작성
