Qt + OpenCV 개발 환경 설정

Windows 10, C++, Qt 5, OpenCV 4.5.4 기준으로 설명하겠습니다.



먼저 http://qt.mirror.constant.com/archive/qt/5.9/5.9.3/에서 Qt Creator를 다운받습니다.

Index of /archive/qt/5.9/5.9.3/

다음으로 https://github.com/opencv/opencv/releases에서 opencv-4.5.4-vc14_vc15.exe를 다운받습니다.

Releases · opencv/opencv

CMake 설치 전 환경 변수를 설정합니다. 윈도우에서 시스템 환경 변수 편집을 검색하여 실행합니다. 아래 화면에서 환경 변수 클릭합니다.

Path를 더블 클릭하여 아래 화면을 띄운 후 C:\Qt\Qt5.9.3\Tools\mingw530_32\bin\ (mingw530_32\bin 경로)를 추가합니다.

다음으로 https://github.com/Kitware/CMake/releases/download/v3.22.0/cmake-3.22.0-windows-i386.msi에서 CMake를 설치합니다.

설치 후 CMake를 실행 후 source code에 설치한 opencv 폴더 안의 sources 폴더를 build the binaries에는 빌드된 결과물을 저장할 폴더를 지정 후 Configure를 클릭합니다.

다음 화면에서 아래와 같이 체크 후 Next를 클릭합니다.



다음으로 Compilers에서 C에는 Qt/Qt5.9.3/Tools/mingw530_32/bin/gcc.exe C++에는 Qt/Qt5.9.3/Tools/mingw530_32/bin/g++.exe을 선택합니다.

마지막으로 Configurate를 클릭합니다.

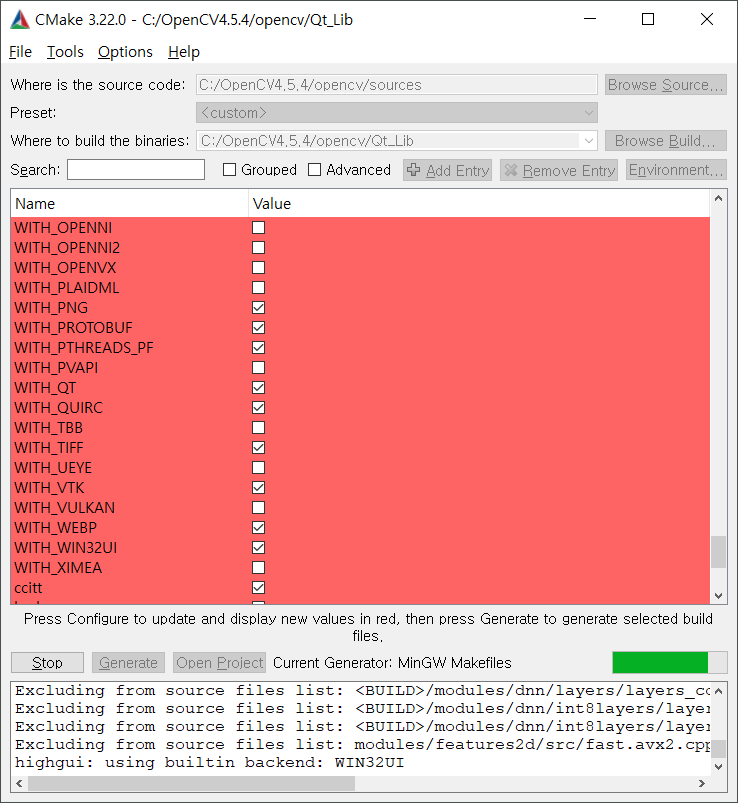

한번의 과정이 끝나고 아래처럼 항목들이 생겼다면 BUILD_QT, BUILD_OPENGL을 체크, CMAKE_BUILD_TYPE에 Debug 후 다시 Configure를 해줍니다.

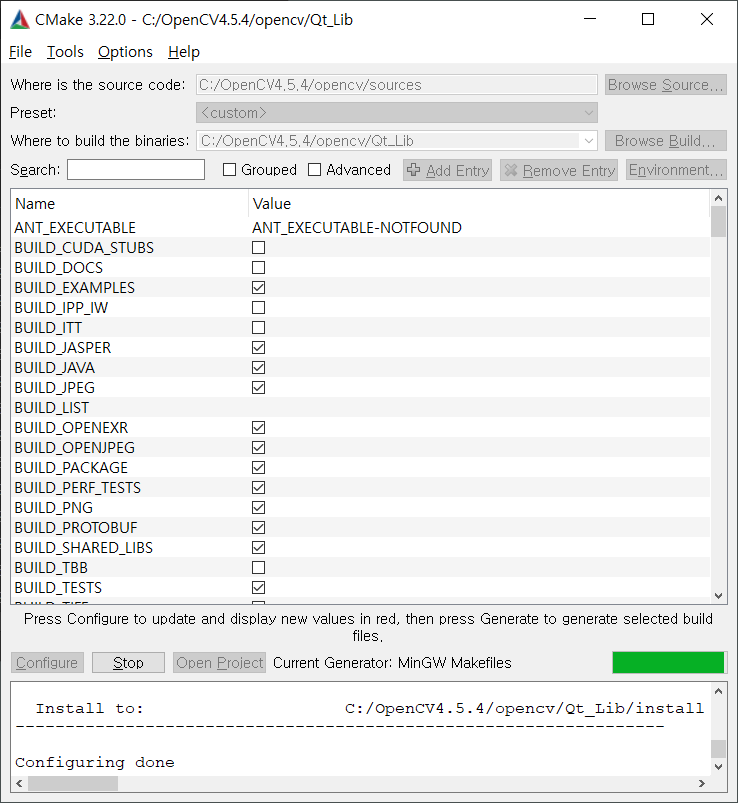

Configure이 끝났다면 마지막으로 Generate를 해줍니다.

build the binaries에 설정한 경로에 Makefile이 생긴지 확인합니다.

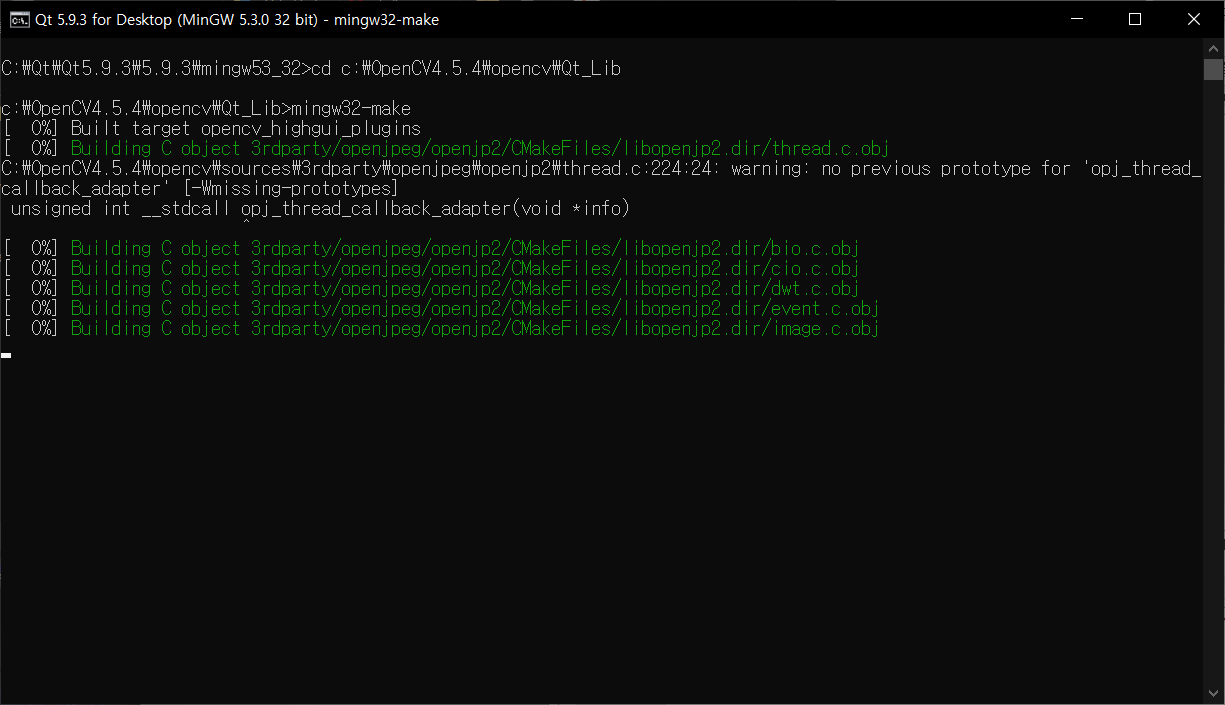

이제 Qt for Desktop (MinGW 5.3.0 32bit)를 실행 후 Makefile이 생성된 경로로 이동 mingw32-make를 실행합니다.

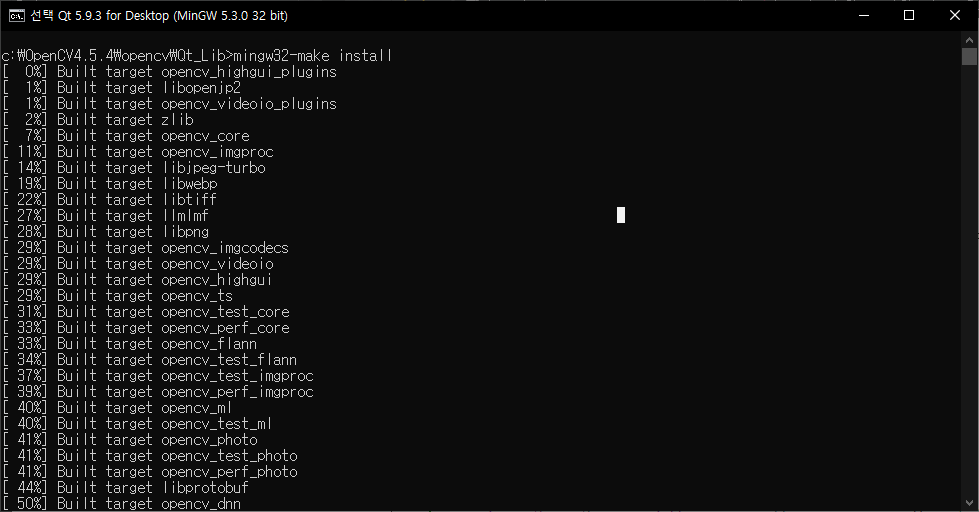

마지막으로 mingw32–make install를 실행합니다.

이제 설정한 경로 안 bin 폴더에 dll 파일이 생긴 것을 확인할 수 있습니다.

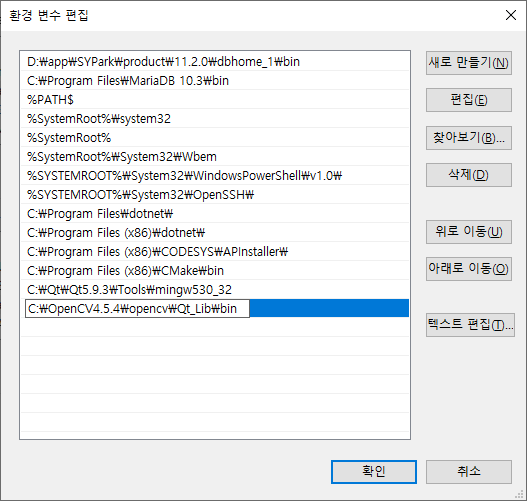

다음으로 환경 변수에 해당 라이브러리 파일들이 있는 경로도 추가해줍니다.

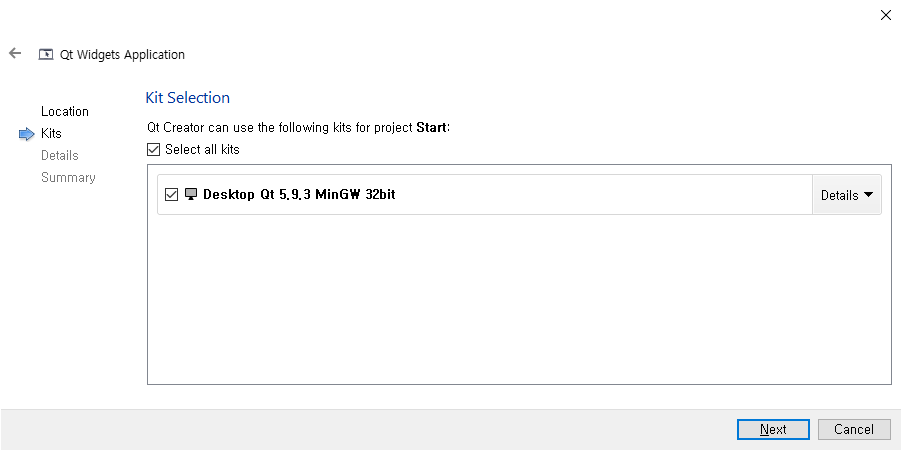

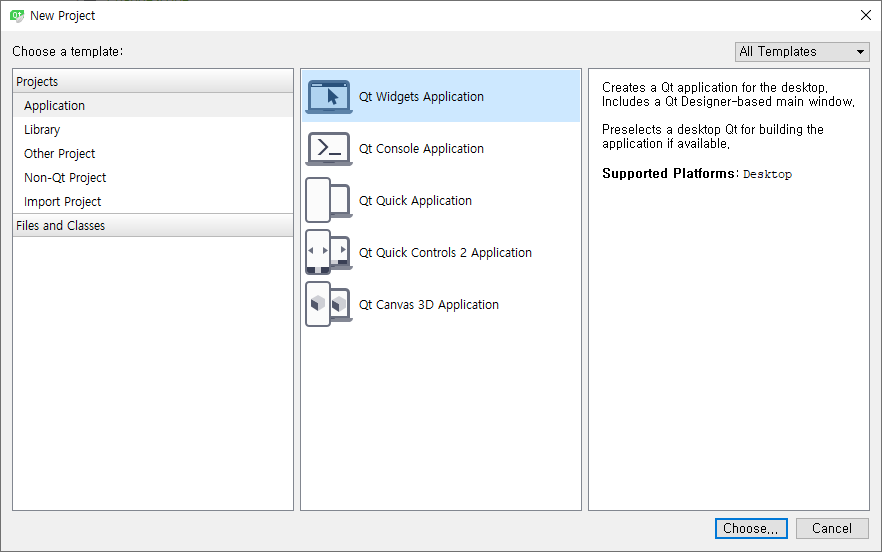

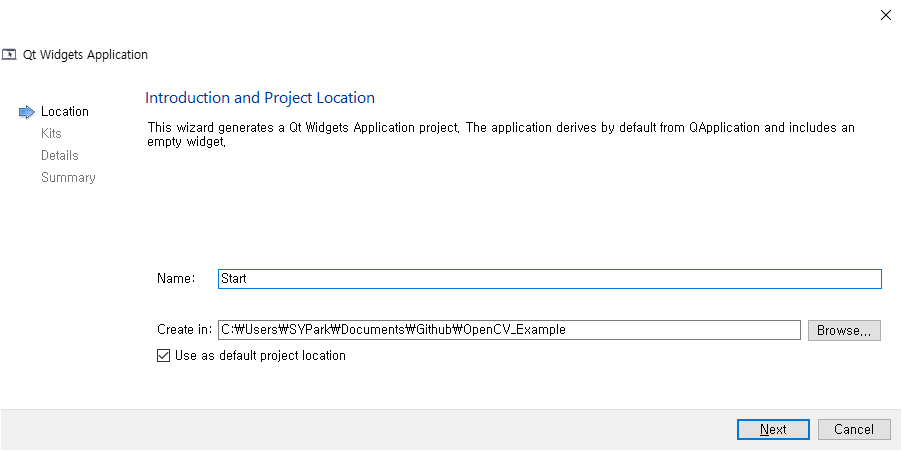

위 과정을 마치셨다면 Qt Creator를 실행 후 New Project > Qt Widgets Application 후 프로젝트를 생성합니다.

pro 파일을 아래와 같이 설정합니다.

#-------------------------------------------------
#
# Project created by QtCreator 2021-11-29T22:35:26
#
#-------------------------------------------------

QT       += core gui

greaterThan(QT_MAJOR_VERSION, 4): QT += widgets

TARGET = Start
TEMPLATE = app

# The following define makes your compiler emit warnings if you use
# any feature of Qt which has been marked as deprecated (the exact warnings
# depend on your compiler). Please consult the documentation of the
# deprecated API in order to know how to port your code away from it.
DEFINES += QT_DEPRECATED_WARNINGS

# You can also make your code fail to compile if you use deprecated APIs.
# In order to do so, uncomment the following line.
# You can also select to disable deprecated APIs only up to a certain version of Qt.
#DEFINES += QT_DISABLE_DEPRECATED_BEFORE=0x060000    # disables all the APIs deprecated before Qt 6.0.0


SOURCES += \
        main.cpp \
        imageload.cpp

HEADERS += \
        imageload.h

FORMS += \
        imageload.ui

INCLUDEPATH += C:\OpenCV4.5.4\opencv\Qt_Lib\install\include

LIBS += \
    C:\OpenCV4.5.4\opencv\Qt_Lib\bin\libopencv_core454d.dll \
    C:\OpenCV4.5.4\opencv\Qt_Lib\bin\libopencv_highgui454d.dll \
    C:\OpenCV4.5.4\opencv\Qt_Lib\bin\libopencv_imgproc454d.dll \
    C:\OpenCV4.5.4\opencv\Qt_Lib\bin\libopencv_imgcodecs454d.dll \

main.cpp는 건들지 않고 ui cpp 파일을 아래와 같이 수정합니다.

#include "imageload.h"
#include "ui_imageload.h"
#include <opencv2/opencv.hpp>
#include <QDir>
#include <QDebug>

ImageLoad::ImageLoad(QWidget *parent) :
    QMainWindow(parent),
    ui(new Ui::ImageLoad)
{
    ui->setupUi(this);

    connect(ui->btnShowImage, SIGNAL(clicked()), this, SLOT(Slot_pushShowImageButton()));
}

ImageLoad::~ImageLoad()
{
    delete ui;
}

void ImageLoad::ShowDebugMessage(QString sMsg)
{
    qDebug() << sMsg;
    ui->statusBar->showMessage(sMsg,3000);
}

void ImageLoad::Slot_pushShowImageButton()
{
    QString sImagePath = QApplication::applicationDirPath() + "/iu.jpg";
    qDebug() << sImagePath;

    QFile file(sImagePath);
    if ( !file.exists() ) {
        ShowDebugMessage("파일을 찾을 수 없습니다.");
    }

    cv::Mat image = cv::imread(sImagePath.toStdString(), cv::IMREAD_COLOR);

    if ( image.empty() ) {
        ShowDebugMessage("이미지 파일을 읽을 수 없습니다.");
    }

    cv::imshow("Image Test", image);
    cv::waitKey(0);
    cv::destroyAllWindows();
}

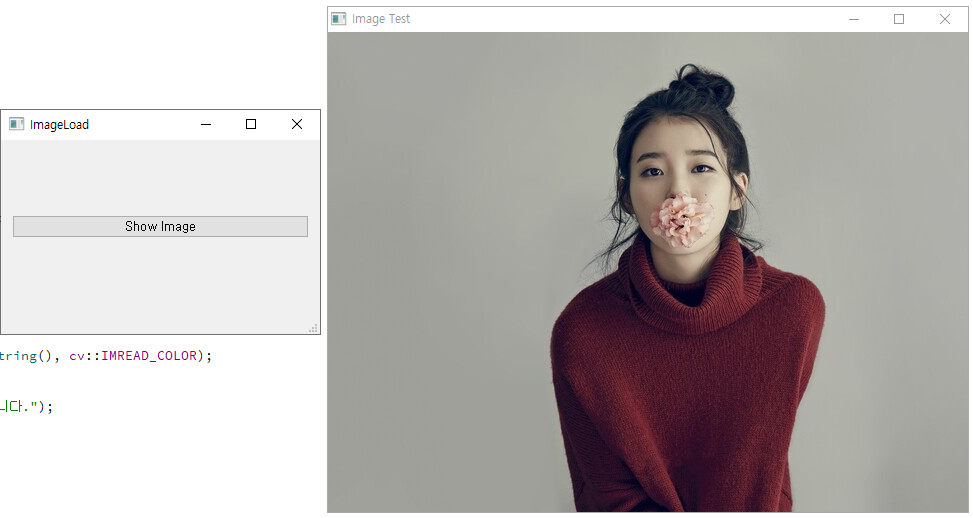

버튼을 누르면 아래와 설정한 이미지를 띄우게 됩니다.

GitHub - psy1064/OpenCV_Example
